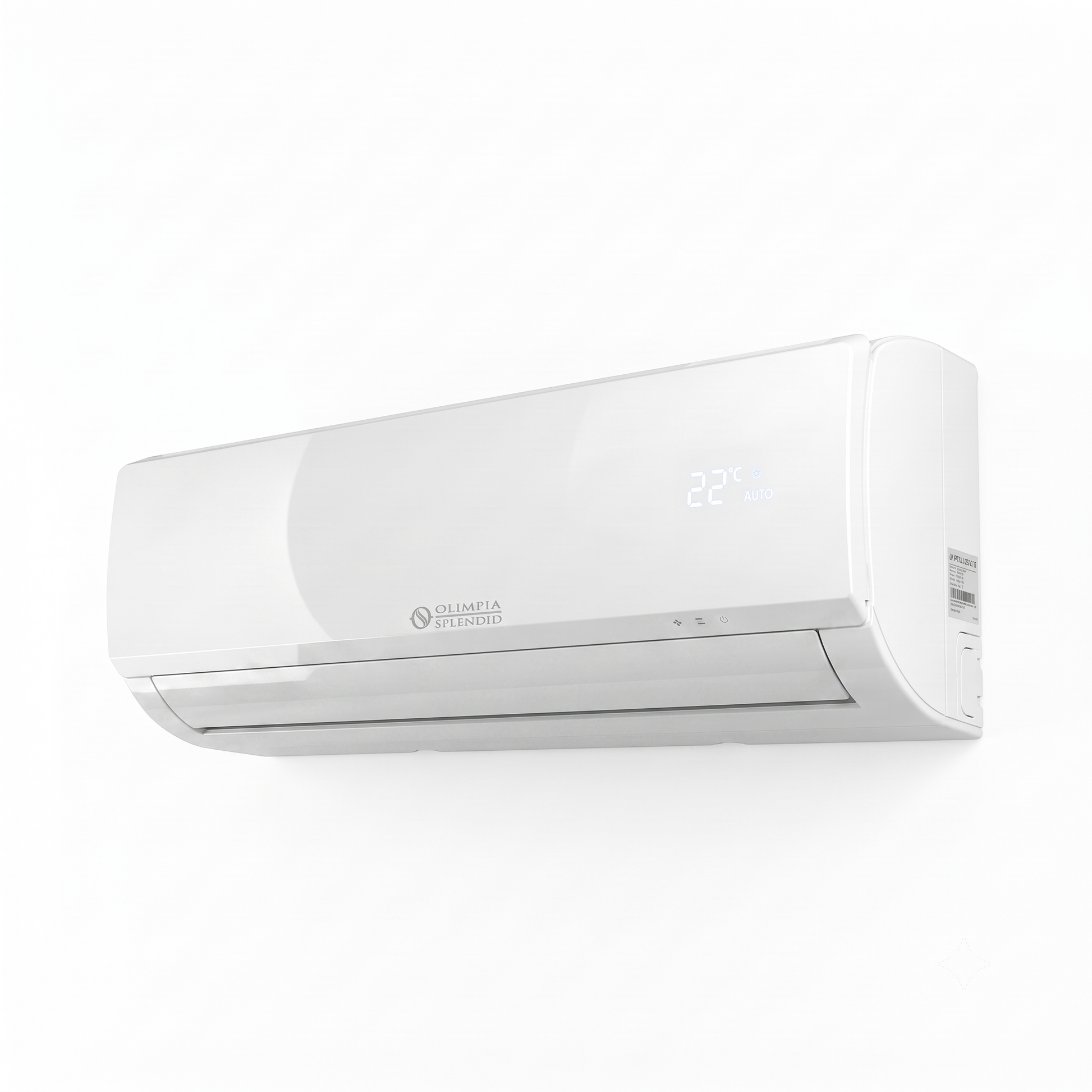

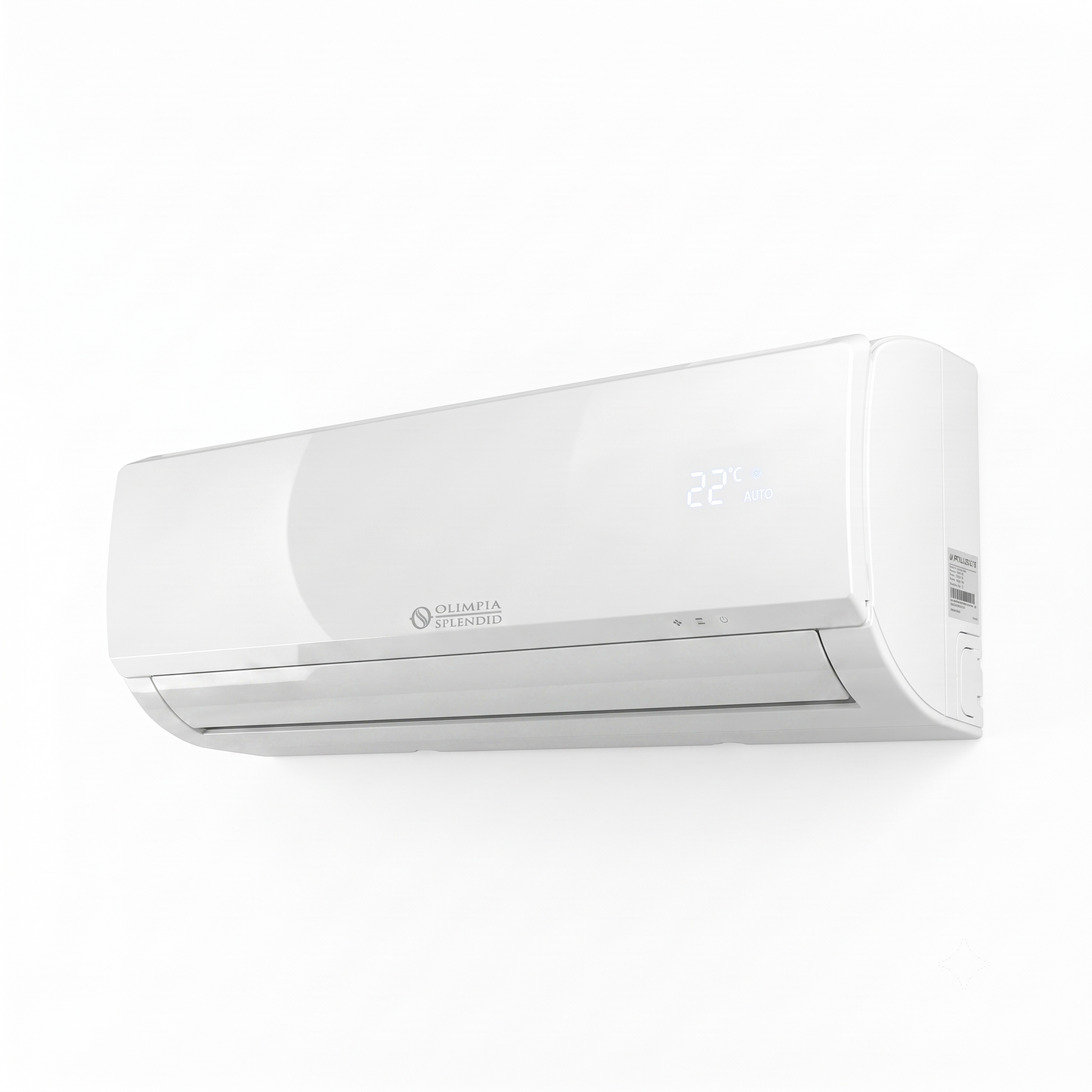

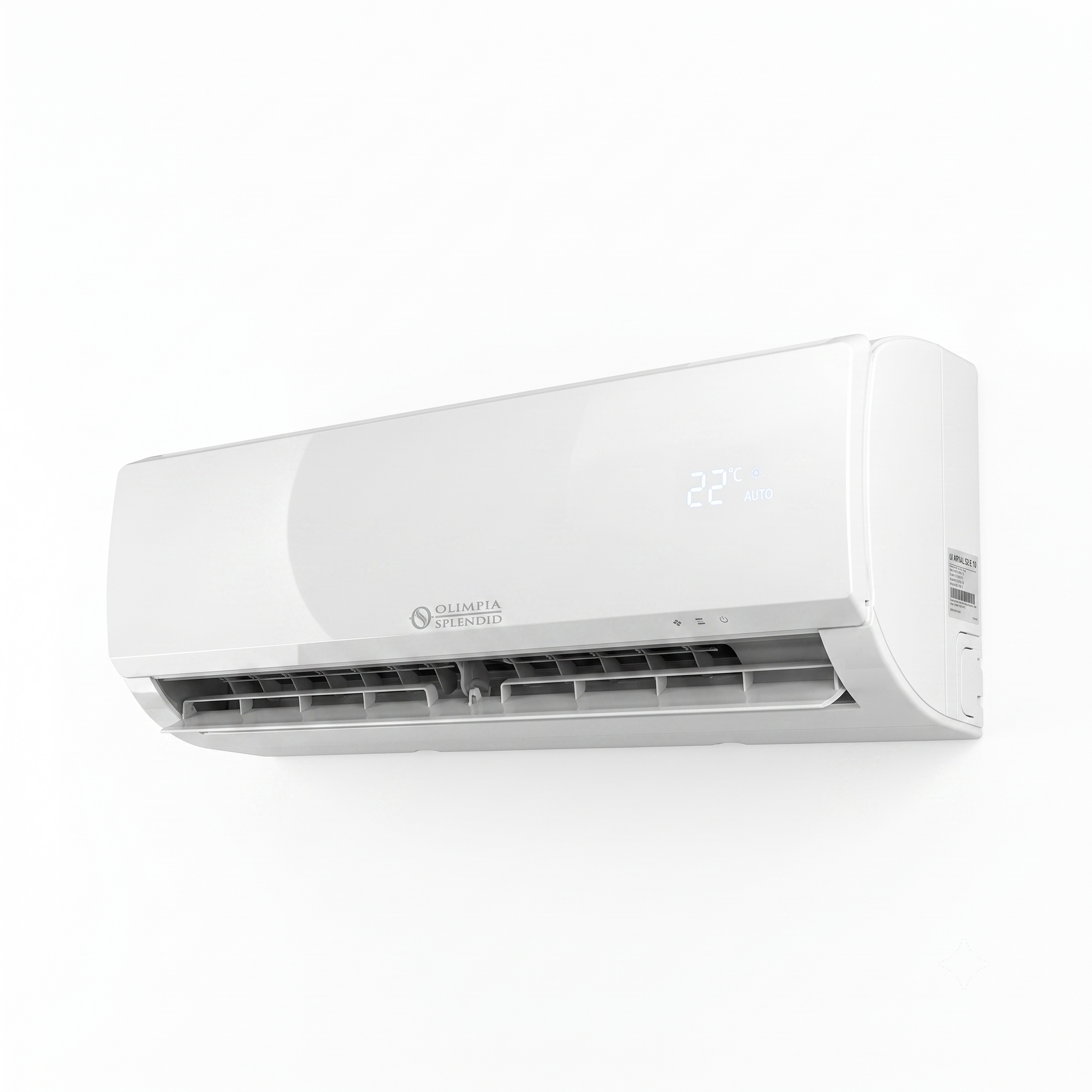

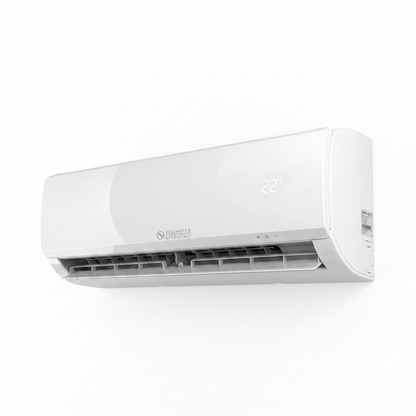

Olimpia Splendid Airco multi split, Aryal S2 Dual

De Olimpia Splendid Aryal S2 Multisplit functioneert als een centrale lucht-lucht warmtepomp die gebruikmaakt van het efficiënte koudemiddel R32. De geavanceerde buitenunit is uitgerust met een intelligente verdeelset (manifold) die exact de juiste hoeveelheid koudemiddel naar de vragende binnenunits stuurt. Het systeem kent veelzijdige operationele modi per binnenunit: koelen, verwarmen, stand-alone ventilatie en actieve ontvochtiging. Met functies zoals de Silent-modus en Sleep-comfortstand werken de binnenunits fluisterstil, terwijl de automatische ontdooifunctie (Defrost) de buitenunit beschermt tijdens winterse vrieskou.

Vanwege de complexiteit van het leidingnetwerk vereist een multisplit-systeem een nauwkeurige bouwkundige voorbereiding.

Belangrijke montagerichtlijnen voor de installateur:

• Leidingtracés: Elke geselecteerde binnenunit wordt met een eigen, afzonderlijk paar koelleidingen (vloeistof- en gaszijde) rechtstreeks verbonden met de centrale buitenunit. Houd bij het bepalen van de posities rekening met de maximale totale leidinglengte conform de fabrieksspecificaties.
• Condensafvoer: Houd er rekening mee dat elke binnenunit bij koeling (en de buitenunit bij verwarming) condenswater produceert. Dit dient via een natuurlijke afschotlijn naar een afvoer of buiten te worden geleid.
• Elektra: De hoofdvoeding verloopt via een stabiele 220-240V / 1-fase / 50Hz aansluiting die direct op de buitenunit wordt aangesloten. De binnenunits worden vervolgens via stuurkabels vanuit de buitenunit gevoed.
• Wettelijke F-Gas verplichting: De buitenunit is af fabriek reeds voorgevuld met R32 koudemiddel. Hoewel de mechanische stappen (units ophangen, kabelgoten monteren en gaten boren) in eigen beheer mogen worden uitgevoerd, is het conform de Europese wetgeving strikt verplicht om het koudemiddeltechnisch koppelen, vacumeren, afpersen en de definitieve ingebruikstelling te laten uitvoeren door een gecertificeerd F-gas / STEK-installateur.

Toegestane Combinaties Aryal S2 Multisplit

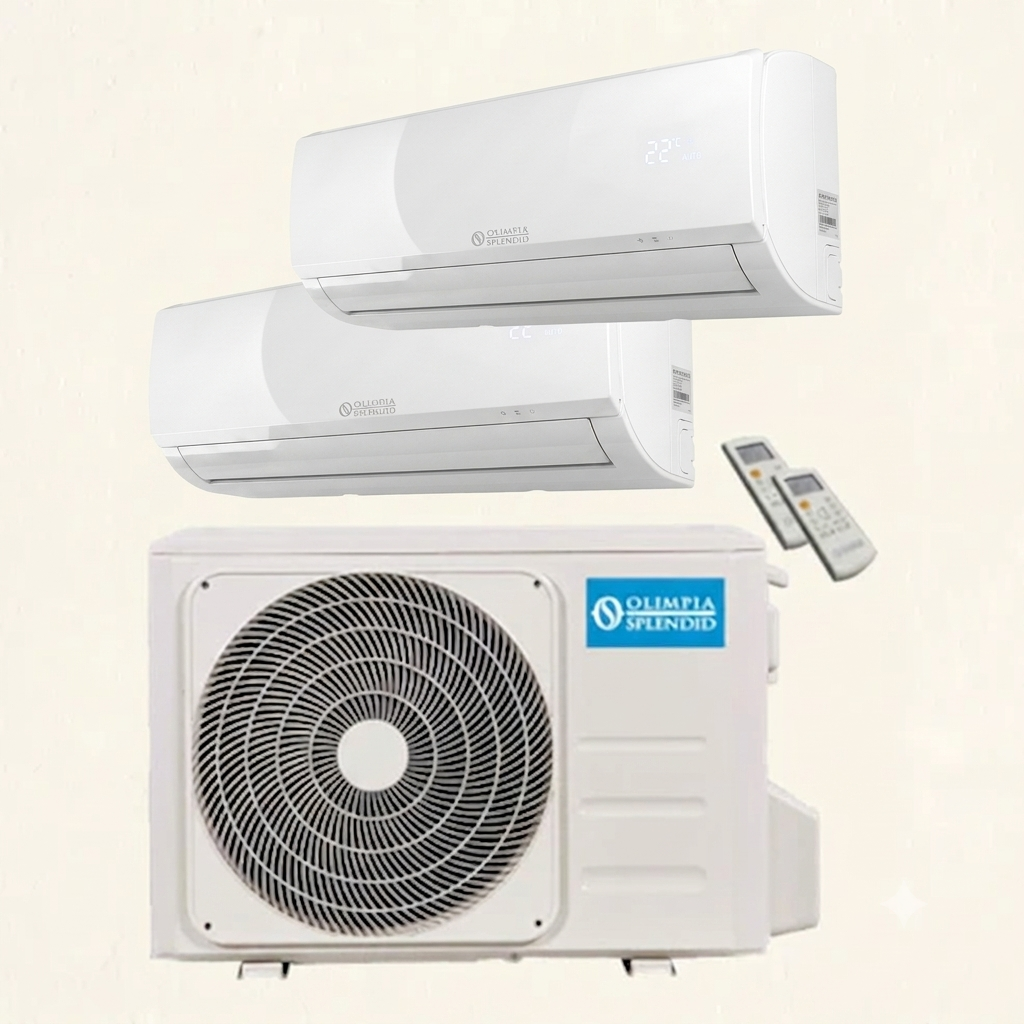

1. DUAL-SPLIT (Buitenunit Maat 14 of 18 — Geschikt voor max. 2 binnenunits)

Met een Dual-split buitenunit kun je 1 of 2 binnenunits aansturen. De meest gekozen combinaties zijn:

• 2x 2,5 kW (Maat 9 + Maat 9): De absolute hardloper. Ideaal voor twee standaard slaapkamers of een slaapkamer en een werkkamer.
• 1x 2,5 kW + 1x 3,5 kW (Maat 9 + Maat 12): Perfect voor een combinatie van een gemiddelde woonkamer (3,5 kW) en een slaapkamer (2,5 kW).
• 2x 3,5 kW (Maat 12 + Maat 12): Alleen mogelijk op de zwaardere Dual-split buitenunit (Maat 18). Ideaal voor twee grotere ruimtes (bijv. een open keuken en een woonkamer).
• Solitaire aansluiting: Het is technisch ook toegestaan om tijdelijk slechts 1x 2,5 kW of 1x 3,5 kW aan te sluiten op een Dual buitenunit (bijvoorbeeld als de tweede kamer later pas wordt verbouwd).

2. TRIAL-SPLIT (Buitenunit Maat 21 of 24 — Geschikt voor max. 3 binnenunits)

Met een Trial-split buitenunit kun je 2 of 3 binnenunits combineren. Populaire combinaties zijn:

• 3x 2,5 kW (Maat 9 + 9 + 9): Dé oplossing voor het koelen/verwarmen van drie slaapkamers op de bovenverdieping.
• 2x 2,5 kW + 1x 3,5 kW (Maat 9 + 9 + 12): De meest gezochte configuratie voor de hele woning: de 3,5 kW unit in de woonkamer beneden, en twee 2,5 kW units in de slaapkamers boven.
• 1x 2,5 kW + 2x 3,5 kW (Maat 9 + 12 + 12): Voor een woning met een grote woonkamer, een grote master-bedroom en één kleinere hobbykamer.
• 1x 2,5 kW + 1x 5,2 kW (Maat 9 + 18): Een krachtige Dual-combinatie op een Trial-buitenunit, speciaal voor een zeer grote loft/woonkamer (5,2 kW) in combinatie met een compacte slaapkamer (2,5 kW).

Belangrijke commerciële & technische tip voor de klant:

Bij een multisplit-systeem mag het totale vermogen van de binnenunits die tegelijkertijd op vol vermogen draaien, de maximale capaciteit van de buitenunit niet overschrijden.

Als een klant bijvoorbeeld een Trial-split buitenunit van 6,1 kW (Maat 21) heeft en daar 2x 2,5 kW + 1x 3,5 kW op aansluit (totaal 8,5 kW aan binnenunits), dan is dat volledig toegestaan. De slimme inverter-compressor verdeelt het vermogen dan efficiënt. Draaien alle drie de airco's tegelijk op vol vermogen? Dan koelen ze allemaal net iets minder hard totdat een van de kamers op temperatuur is. Omdat in de praktijk nooit alle kamers tegelijkertijd de maximale koeling vragen (overdag leefruimte, 's nachts slaapkamers), werkt dit in 95% van de situaties perfect.

Kan ik de binnenunits ook in verschillende modi tegelijkertijd laten werken?

Nee, dat is technisch niet mogelijk met een multisplit-systeem. Alle aangesloten binnenunits moeten in de basisconfiguratie in dezelfde hoofdmodus staan: of allemaal koelen, of allemaal verwarmen. Je kunt de temperatuur en de blaassnelheid per kamer uiteraard wel volledig afzonderlijk van elkaar regelen. Mocht er in één kamer geen behoefte zijn aan koeling of verwarming, dan zet je die specifieke binnenunit gewoon volledig uit.

Hoe kies ik de juiste combinatie van buiten- en binnenunits?

Dat hangt af van het aantal kamers en de totale inhoud ($m^3$) daarvan. Wil je twee slaapkamers conditioneren? Kies dan voor een Dual-split buitenunit met twee 2,5 kW (Maat 9) binnenunits. Wil je een grote woonkamer én een slaapkamer aansluiten? Dan combineer je bijvoorbeeld een 5,2 kW unit met een 2,5 kW unit op een zwaardere buitenunit. Onze klantenservice rekent de exacte vermogensbalans graag kosteloos voor je uit!

Worden multisplit-systemen inclusief koelleidingen geleverd?

Nee, omdat bij een multisplit-systeem de afstanden van de buitenunit naar de verschillende kamers altijd sterk variëren, worden de units als basistoestellen geleverd. Je kunt de benodigde dubbel geïsoleerde koelleidingen, stuurkabels en condensslangen eenvoudig in de exact gewenste meters als installatiepakket meebestellen via onze webshop.
